Timer PU-2705 の改造



もう一つタイマーが欲しかったので作ってみました。
出来るだけ安く簡単に出来る方法を考えた結果、市販のタイマーユニットを改造する事で実現しました。


改造は自己責任でお願いします

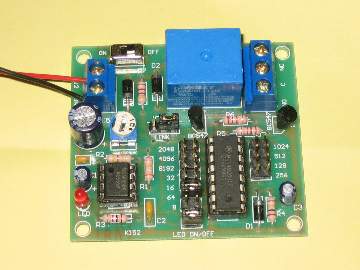

改造前の基板です。

この基板からリレーを取り外し、繰り返しをするための回路を組み込みました。
 ダイオード×3本、抵抗×2本
 コンデンサー×1個
その他、カメラから逆流防止に
 ダイオード×2本

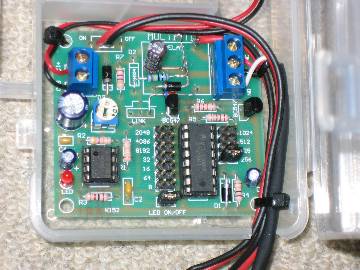

回路を組み込んだ状態です。

組み込んだ回路は一部空中配線になったため、部品のリード線を接着剤で固定しました。
タイマーの時間はショートピンを差し替えます。
タイマー時間の微調ボリュームを使って、時間を仕様の64秒から60秒に変更し、約1分、2分、4分、8分の撮影時間を実現しています。
また、OFF時間は約3秒固定です。


リレーを使用しないので電源を12Vから9Vに変更しています。

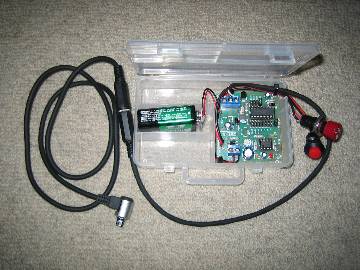

電源スイッチ、繰り返しのON、OFFスイッチ、カメラ向けのイヤホーン・ジャックを取り付けて完成です。
ケースは100均のケースを加工しました。

費用は合計で3,000円程度になります。
